Монтаж иглофильтров на объекте с высоким уровнем вод

Подготовка к монтажу иглофильтров

Перед погружением труб необходимо собрать комплект инструментов и проверить состояние каждого элемента системы. В список обязательного оборудования входят буровая установка или ручной бур, насос для откачки, соединительные шланги и манометр для контроля давления. Дополнительно пригодятся уровнемер и защитные средства для работы с грунтом.

Выбор самих иглофильтров зависит от характеристик грунта. Для мелких песков подходят модели с мелкой сеткой, а в глинистых слоях лучше использовать усиленные варианты с большей пропускной способностью. Перед покупкой стоит уточнить диаметр и длину трубы, чтобы они соответствовали расчётной глубине погружения.

• Проверка грунта на пробную скважину для определения типа почвы.
• Расчёт количества иглофильтров исходя из площади и требуемого снижения уровня воды.
• Подготовка насосной станции и проверка её производительности.
• Очистка и осмотр фильтрующих элементов на наличие повреждений.

Особое внимание уделяют герметичности соединений. Любая течь в системе приведёт к потере вакуума и снижению эффективности откачки. После сборки проводят тестовый запуск, чтобы убедиться в стабильной работе оборудования до начала основных работ.

Грамотная подготовка позволяет избежать простоев и переделок на этапе погружения труб.

Бурение скважин и погружение труб

После завершения подготовительных работ переходят к созданию отверстий в грунте. Этот этап требует точности, чтобы каждая труба заняла правильное положение и обеспечила равномерное удаление влаги. Разметку точек выполняют с помощью колышков и шнура, учитывая расстояние между будущими точками всасывания.

Для создания отверстий используют ручной бур или мобильную буровую установку. Ручной вариант подходит для небольших площадей и мягких грунтов, тогда как механизированный способ ускоряет работу на крупных объектах. Глубину бурения определяют по проекту, обычно она превышает расчётный уровень снижения воды на один-два метра.

После достижения нужной отметки в скважину опускают иглофильтр. Трубу опускают плавно, избегая резких движений, чтобы не повредить фильтрующую сетку. В некоторых случаях применяют обсадные трубы, которые защищают устройство во время погружения и извлекаются после фиксации.

Когда труба занимает проектное положение, пространство вокруг неё заполняют песком или гравием для улучшения фильтрации. Этот слой предотвращает попадание мелких частиц в систему и продлевает срок службы оборудования. После засыпки приступают к подключению верхней части к коллектору.

Точное соблюдение глубины и вертикальности трубы напрямую влияет на эффективность всей системы осушения.

На этом этапе проверяют вертикальность каждой установленной трубы с помощью уровня. Отклонения от вертикали могут привести к неравномерному отбору воды и образованию застойных зон. При обнаружении отклонений трубу корректируют до окончательной фиксации.

Подключение труб к коллектору

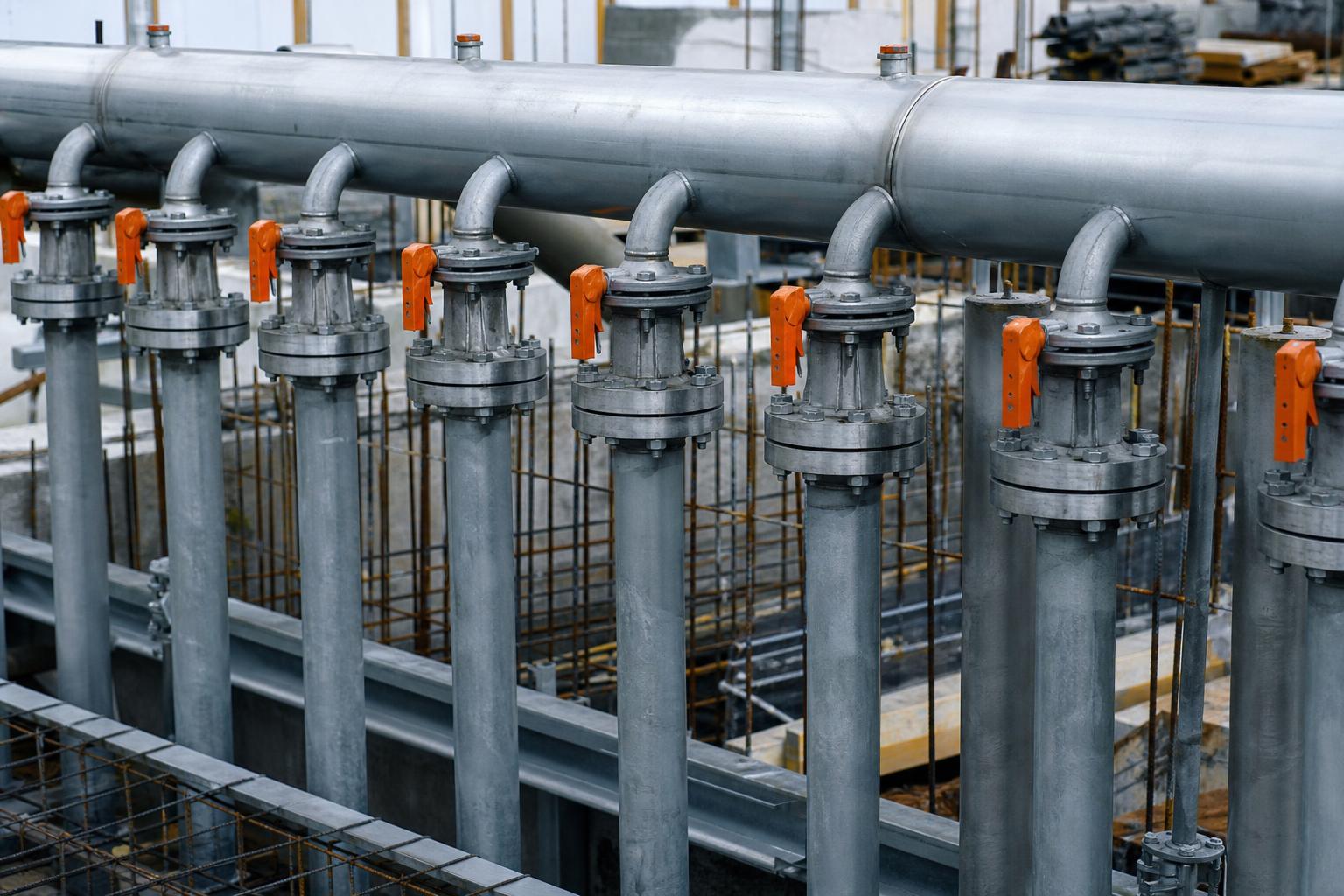

После фиксации труб в грунте приступают к объединению отдельных элементов в общую сеть. Верхние концы каждого иглофильтра соединяют с горизонтальным коллектором через гибкие шланги или короткие отрезки труб. Это позволяет создать замкнутый контур, по которому вода будет перемещаться к насосной станции.

При монтаже коллектора важно обеспечить герметичность всех стыков. Для этого используют резиновые уплотнители, хомуты и специальные муфты. Любая щель нарушает вакуум и снижает производительность всей установки. Коллектор обычно располагают чуть выше уровня земли, чтобы облегчить доступ для контроля и обслуживания.

После сборки линии к коллектору подключают насосную станцию. Она создаёт разрежение, благодаря которому вода поднимается по трубам и отводится за пределы участка. Выбор мощности станции зависит от количества точек и требуемого объёма откачки. Перед запуском проверяют все соединения ещё раз и удаляют возможные воздушные пробки.

На этапе тестового пуска постепенно увеличивают разрежение, наблюдая за показаниями манометра. Если давление стабилизируется в нужном диапазоне, система готова к постоянной работе. В противном случае выявляют и устраняют места утечек.

Правильное подключение коллектора обеспечивает равномерное разрежение по всей линии и предотвращает перегрузку отдельных участков.

Дополнительно на коллекторе устанавливают запорную арматуру и контрольные приборы. Это позволяет отключать отдельные ветви при необходимости и быстро реагировать на изменения уровня воды. После завершения подключения проводят финальную проверку на отсутствие вибраций и посторонних шумов в системе.

Тестовый запуск и отладка установки

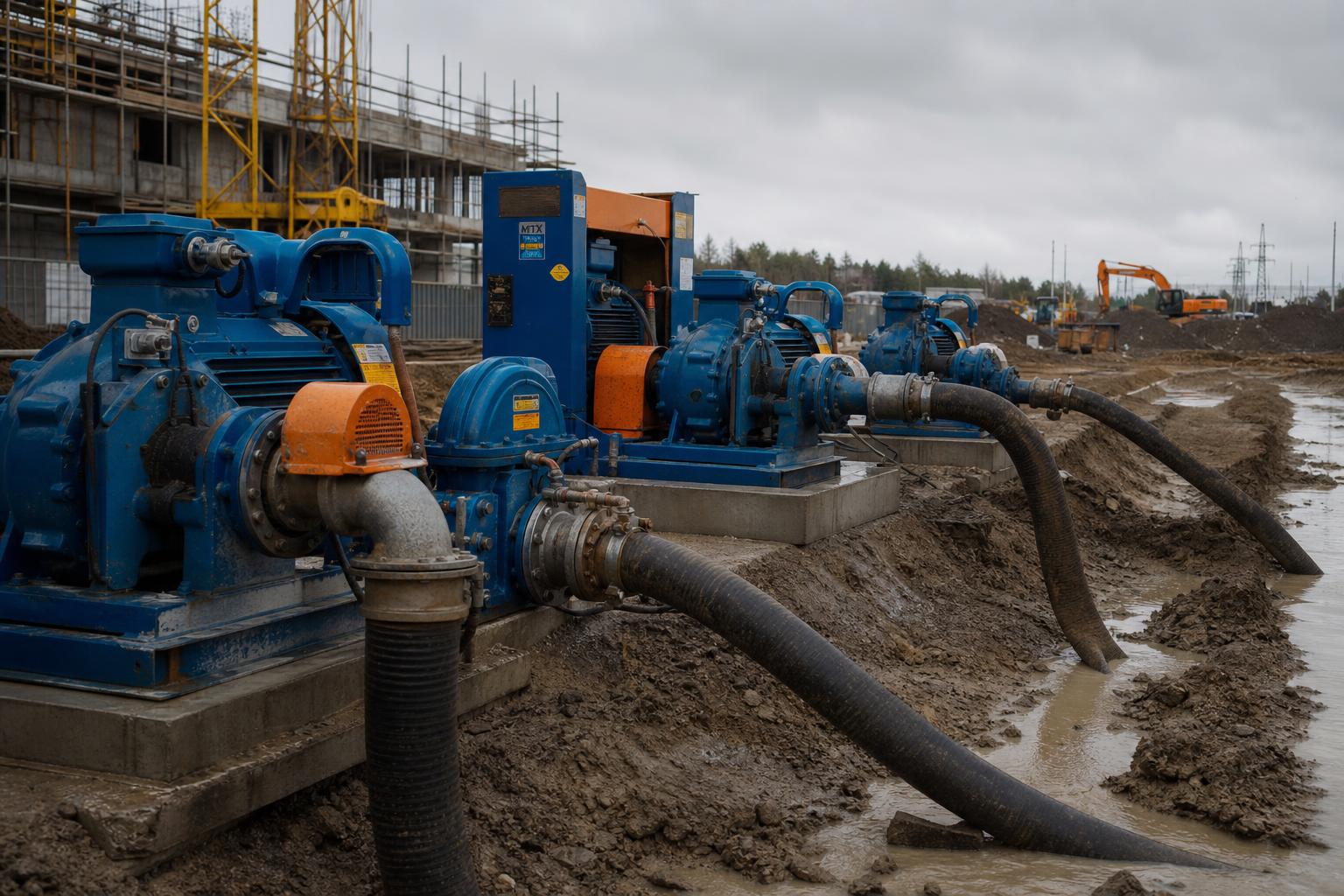

Когда все соединения собраны, наступает момент первого включения оборудования. Насосную станцию запускают поэтапно, начиная с минимальной мощности. Это позволяет постепенно создать разрежение и избежать резких перепадов давления в трубопроводах.

В процессе отладки проверяют равномерность поступления жидкости из каждой точки. Если в одном из участков отток слабый, осматривают соединения и при необходимости подтягивают крепления. Иногда требуется добавить песчаную засыпку вокруг отдельных труб для улучшения притока.

Особое внимание уделяют показаниям приборов. Манометр и расходомер помогают оценить, насколько эффективно работает вся сеть. При обнаружении отклонений от проектных значений корректируют положение задвижек или меняют режим работы насоса.

После стабилизации параметров проводят пробную откачку в течение нескольких часов. В это время фиксируют объём удалённой воды и следят за изменением уровня в контрольных скважинах. Если результаты соответствуют расчётам, система переводится в постоянный режим.

Дополнительно проверяют отсутствие вибраций и посторонних звуков в коллекторе. При выявлении проблем устраняют их до перехода к полноценной эксплуатации. Такой подход снижает риск аварийных ситуаций в дальнейшем.

Обслуживание установки во время эксплуатации

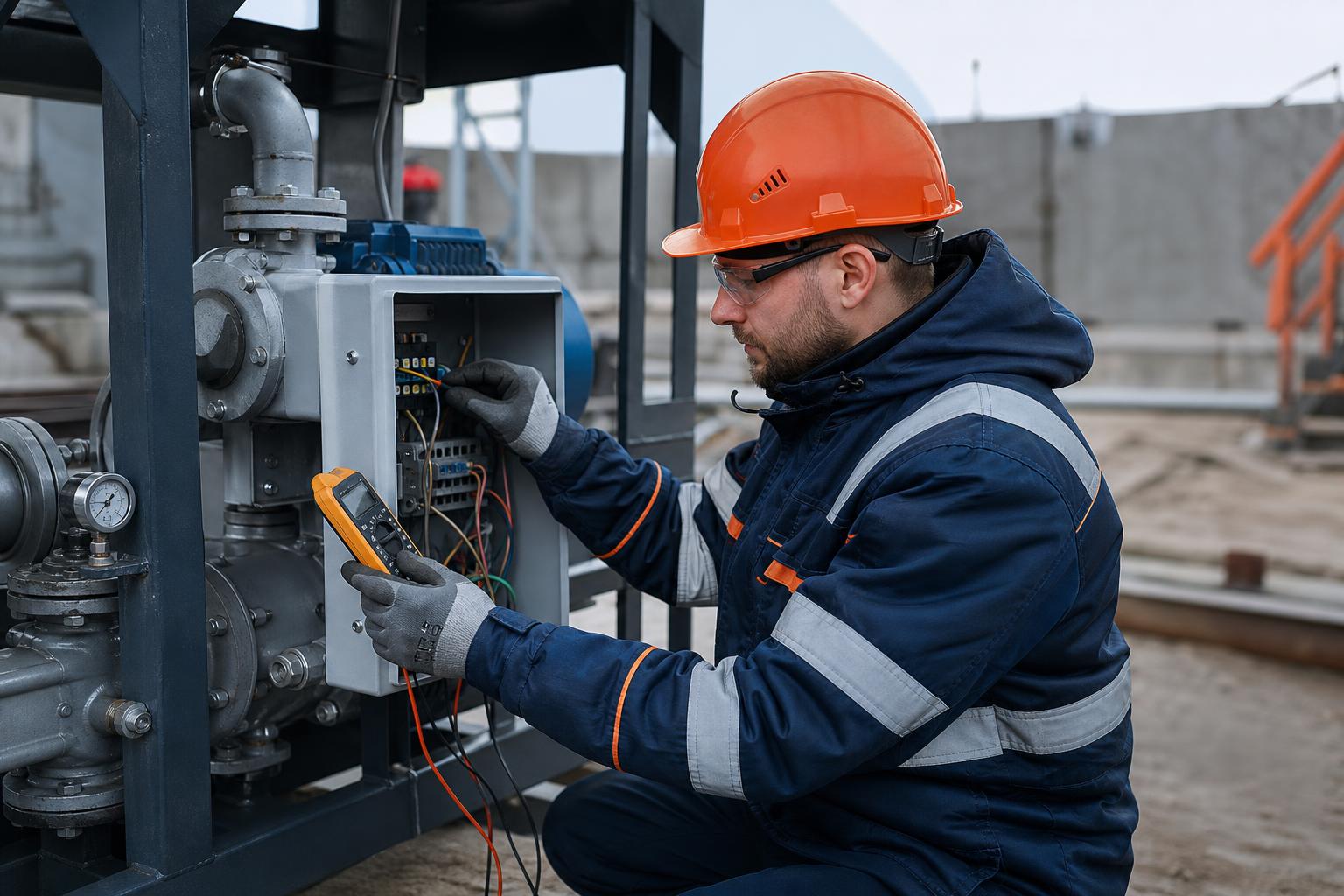

В ходе длительной работы оборудования регулярно осматривают все элементы сети. Особое внимание уделяют состоянию уплотнителей и креплений, поскольку со временем они могут ослабевать под воздействием вибраций и перепадов давления. При обнаружении малейших признаков износа детали заменяют без промедления.

Регулировка режима работы насосной станции позволяет адаптировать производительность к изменяющимся условиям грунта. Постепенное снижение мощности по мере осушения участка помогает избежать излишнего разрежения и связанных с ним проблем. Запорная арматура даёт возможность изолировать отдельные ветви для локального ремонта без остановки всей линии.

Профилактические меры включают периодическую очистку фильтрующих элементов от мелких частиц грунта. Это поддерживает стабильный приток жидкости и продлевает срок службы труб. При появлении посторонних шумов или неравномерного оттока проводят внеплановую диагностику с проверкой всех стыков и креплений.

По завершении основных работ систему постепенно выводят из эксплуатации. Сначала снижают разрежение, затем отсоединяют насосную станцию и коллектор. Трубы извлекают из скважин, после чего проводят финальную проверку участка на отсутствие остаточной влаги. Такой порядок действий минимизирует риск повреждения оборудования и окружающей почвы.

Часто задаваемые вопросы

Выводы

Последовательное выполнение подготовки, бурения, подключения и запуска позволяет получить устойчивую работу всей сети осушения. Регулярный осмотр соединений, выбор подходящего насоса и контроль вибраций помогают продлить срок службы оборудования без лишних простоев.

Проводите профилактику уплотнителей и фильтров, а также проверяйте равномерность оттока на каждом этапе. Начните работы по монтажу уже сейчас, чтобы защитить участок от избыточной влаги и получить надёжный результат на практике.
