Как устроена иглофильтровая система и по какому принципу она действует

Принцип действия вакуумного осушения

Работа начинается с погружения иглофильтров в грунт на глубину от одного до шести метров. Расстояние между элементами обычно составляет 0,5–1 метр в зависимости от типа почвы. После подключения к коллектору включается насос, который откачивает воздух и формирует зону пониженного давления. Под действием атмосферного давления вода из окружающего грунта устремляется к перфорированным участкам труб. Процесс продолжается до тех пор, пока уровень грунтовых вод не опустится ниже отметки дна котлована.

Эффективность зависит от проницаемости грунта. В песчаных и супесчаных почвах вода движется быстро, поэтому осушение занимает от нескольких часов до суток. В глинистых слоях скорость ниже, и требуется больше времени или дополнительные иглофильтры. Современные модели насосов оснащены автоматическими регуляторами, которые поддерживают стабильный вакуум без перегрева двигателя.

• Простота монтажа без тяжёлой техники.
• Возможность повторного использования оборудования на разных объектах.
• Низкий уровень шума при работе современных насосов.

Перед запуском проверяют герметичность всех соединений. Утечки воздуха снижают разрежение и замедляют откачку. После завершения работ иглофильтры извлекают, промывают и подготавливают к следующему использованию. Такой подход позволяет экономить ресурсы и сохранять оборудование в рабочем состоянии на протяжении нескольких сезонов.

Вакуумные насосы и их характеристики

В составе оборудования ключевую роль играет насосная часть, которая создаёт необходимое разрежение. Современные агрегаты делят на несколько категорий в зависимости от конструкции и способа создания вакуума. Жидкостно-кольцевые модели используют воду в качестве рабочей среды, что обеспечивает стабильную работу даже при наличии мелких частиц в откачиваемой жидкости. Роторно-пластинчатые варианты отличаются компактностью и подходят для кратковременных задач на небольших площадках.

При выборе насоса учитывают производительность по воздуху и воде, а также максимальную глубину всасывания. Оборудование подключают к коллектору через гибкие рукава, которые выдерживают перепады давления. Важно следить за уровнем охлаждающей жидкости в жидкостно-кольцевых моделях, чтобы избежать перегрева и снижения эффективности.

Правильный подбор насоса напрямую влияет на скорость осушения и общие затраты на проведение работ.

Дополнительно в систему включают манометры и вакуумметры для контроля параметров. Эти приборы позволяют оператору оперативно реагировать на изменения разрежения. В случае падения показателей проверяют соединения и состояние фильтров, чтобы восстановить нормальный режим.

Обслуживание насосной части сводится к регулярной проверке уплотнений и замене рабочей жидкости. После каждого использования агрегат промывают чистой водой, чтобы удалить остатки грунта. Такой подход продлевает срок службы и снижает риск поломок во время ответственных этапов строительства.

Конструктивные особенности фильтрующих труб

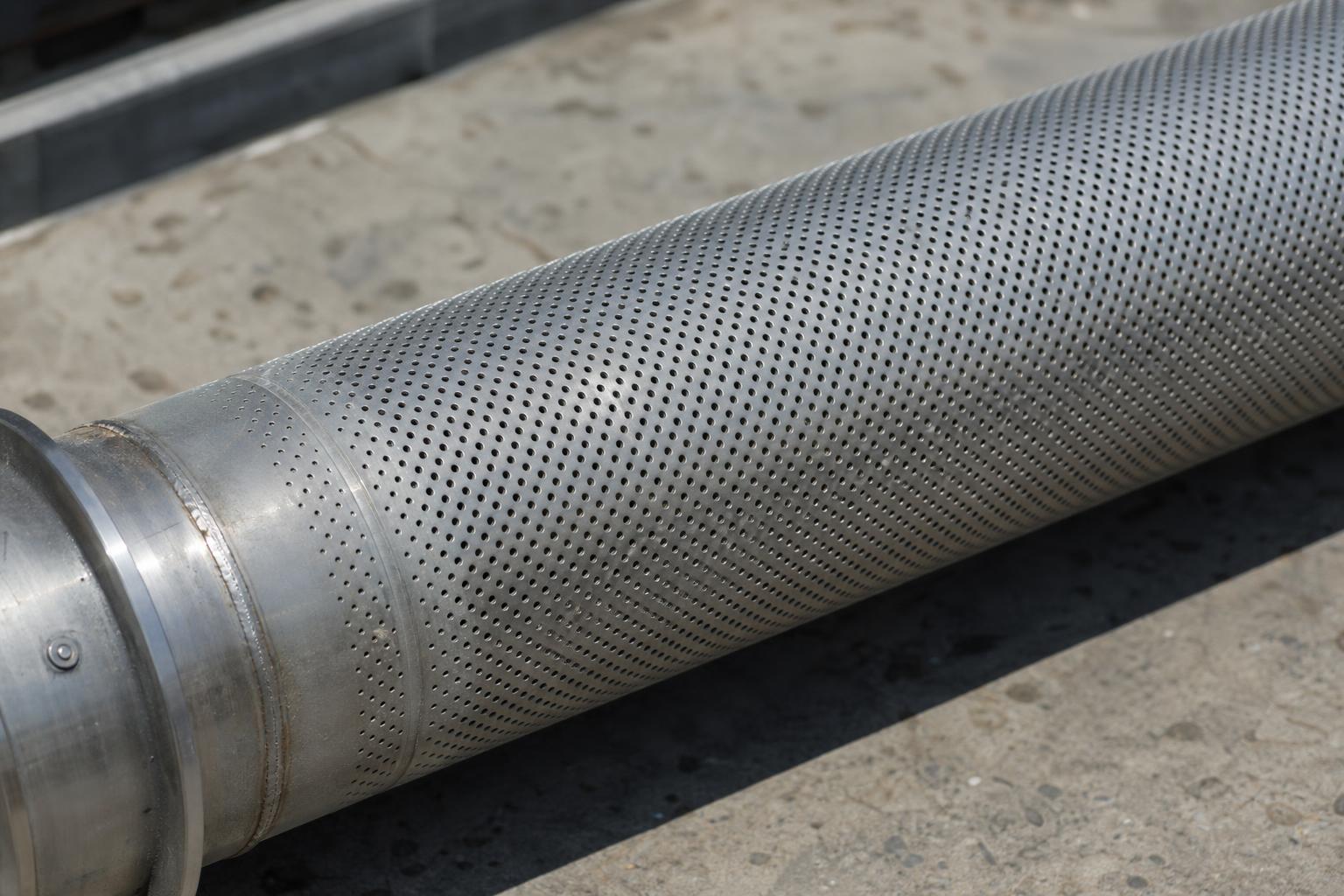

Фильтрующие трубы составляют основу всей системы и определяют эффективность забора влаги. Каждая труба имеет перфорированную зону, закрытую специальной сеткой, которая пропускает воду и удерживает частицы грунта. Диаметр отверстий и плотность сетки подбирают с учётом фракции почвы, чтобы избежать заиливания и сохранить пропускную способность на протяжении всего периода эксплуатации.

Существуют исполнения из поливинилхлорида и нержавеющей стали. Пластиковые варианты легче, проще в транспортировке и не подвержены коррозии, поэтому их чаще выбирают для временных объектов. Стальные модели выдерживают большие механические нагрузки и подходят для длительного использования на сложных площадках. Сетка может быть синтетической или металлической, причём металлическая сетка лучше переносит абразивное воздействие песчаных грунтов.

Качество фильтрующего слоя напрямую определяет, насколько чистой останется откачиваемая вода и как долго прослужит вся система.

Наконечник часто выполняют в виде острого конуса для облегчения погружения в грунт. Некоторые модели оснащают обратным клапаном, который предотвращает обратный ток воды при отключении насоса. Это особенно полезно при перерывах в работе или при необходимости временно остановить откачку.

• Пластиковые трубы снижают общий вес комплекта и упрощают ручную установку.
• Стальные варианты обеспечивают большую жёсткость при глубоком погружении.
• Сменные сетки позволяют адаптировать один комплект под разные условия грунта.

При длительной работе важно периодически проверять состояние сетки на предмет повреждений или засоров. Замена фильтрующего элемента занимает немного времени и не требует демонтажа всей системы. Такой подход помогает поддерживать стабильную производительность без дополнительных затрат на новое оборудование.

Альтернативные подходы к осушению почвы

Помимо вакуумной техники существуют и другие способы удаления влаги из грунта. Каждый из них имеет свои особенности применения, зависящие от состава почвы, глубины залегания воды и сроков выполнения работ. Открытый дренаж подразумевает устройство канав и траншей для самотёчного отвода жидкости, что требует значительных земляных работ. Электроосмотический метод использует электрический ток для перемещения воды в порах грунта, однако нуждается в постоянном источнике энергии и строгом контроле параметров.

Гравитационный отвод воды через скважины или колодцы подходит для участков с хорошей проницаемостью, но часто оказывается недостаточно быстрым при высоком уровне грунтовых вод. Вакуумная техника в свою очередь позволяет ускорить процесс за счёт принудительного разрежения, что особенно заметно на глинистых и суглинистых основаниях. При этом важно учитывать не только скорость, но и стоимость монтажа, а также возможность повторного использования оборудования.

Выбор конкретного решения часто определяется экономической целесообразностью и доступностью ресурсов на площадке. В ряде случаев комбинируют несколько подходов, чтобы добиться оптимального результата при минимальных затратах. Регулярная проверка состояния всех элементов помогает избежать простоев и сохранить эффективность на протяжении всего цикла работ.

Порядок монтажа и запуска оборудования

Перед началом работ площадку очищают от мусора и выравнивают поверхность для удобного размещения компонентов. Трубы погружают в грунт с соблюдением интервала от полуметра до метра, подбирая шаг под конкретный тип почвы. После установки фильтрующих элементов их соединяют с коллектором, который ведёт к насосной станции.

Насос подключают к источнику питания и проверяют герметичность всех стыков. Запуск начинают с постепенного создания разрежения, наблюдая за показаниями приборов. При обнаружении утечек или нестабильной работы систему останавливают и устраняют неполадки до повторного пуска.

В процессе эксплуатации следят за уровнем воды в контрольных скважинах и корректируют режим работы при необходимости. После завершения осушения оборудование демонтируют в обратном порядке, начиная с отключения насоса и отсоединения труб. Такой подход позволяет сохранить комплект в рабочем состоянии для последующих проектов.

Важно учитывать погодные условия: сильный дождь может повлиять на эффективность, поэтому при прогнозе осадков предусматривают защитные меры. Регулярная проверка соединений помогает избежать простоев и сохранить стабильность процесса на всём протяжении.

Часто задаваемые вопросы

Заключение

Правильный подбор насосов и фильтрующих труб с учётом особенностей грунта обеспечивает надёжное удаление влаги без лишних затрат. Соблюдение интервалов при монтаже, проверка герметичности стыков и возможность сочетания подходов помогают адаптировать процесс под реальные условия площадки. Регулярный осмотр элементов перед повторным запуском сохраняет стабильность работы на всём протяжении.

Перед началом всегда очищайте поверхность и постепенно наращивайте разрежение. Выбирайте материал труб в зависимости от нагрузок и типа почвы, а при необходимости комбинируйте методы для лучшего результата. Применяйте эти принципы на своём объекте, чтобы ускорить подготовку грунта и уверенно перейти к следующим этапам строительства.
