Иглофильтры по диаметру и длине: стандартные варианты

Основные диаметры и их назначение

Производители предлагают несколько ходовых диаметров. Самый распространённый — 38 мм. Он подходит для большинства песчаных и супесчаных грунтов, обеспечивает оптимальную скорость фильтрации и легко монтируется в ряд. Следующий по популярности — 50 мм. Его используют там, где требуется большая пропускная способность, например на глинистых участках с примесью мелкого гравия.

Менее распространён диаметр 63 мм. Такие иглофильтры ставят на объектах с высоким водопритоком, где нужно быстро отвести большие объёмы воды. Они тяжелее и требуют более мощного насосного оборудования, зато сокращают время осушения котлована.

• 38 мм — для мелких и средних песков, стандартная длина 3–4 м.
• 50 мм — для супесей и лёгких глин, длина 4–5 м.
• 63 мм — для участков с сильным водопритоком, длина 5–6 м.

Длина иглофильтра подбирается с запасом. Труба должна доходить ниже уровня водопонижения минимум на полметра, чтобы перфорированная зона полностью работала. Слишком короткие модели оставляют верхние слои грунта влажными, а излишне длинные усложняют монтаж и повышают риск повреждения.

Правильный подбор диаметра и длины позволяет снизить уровень воды на 3–5 метров за несколько суток без дополнительных затрат на переоборудование.

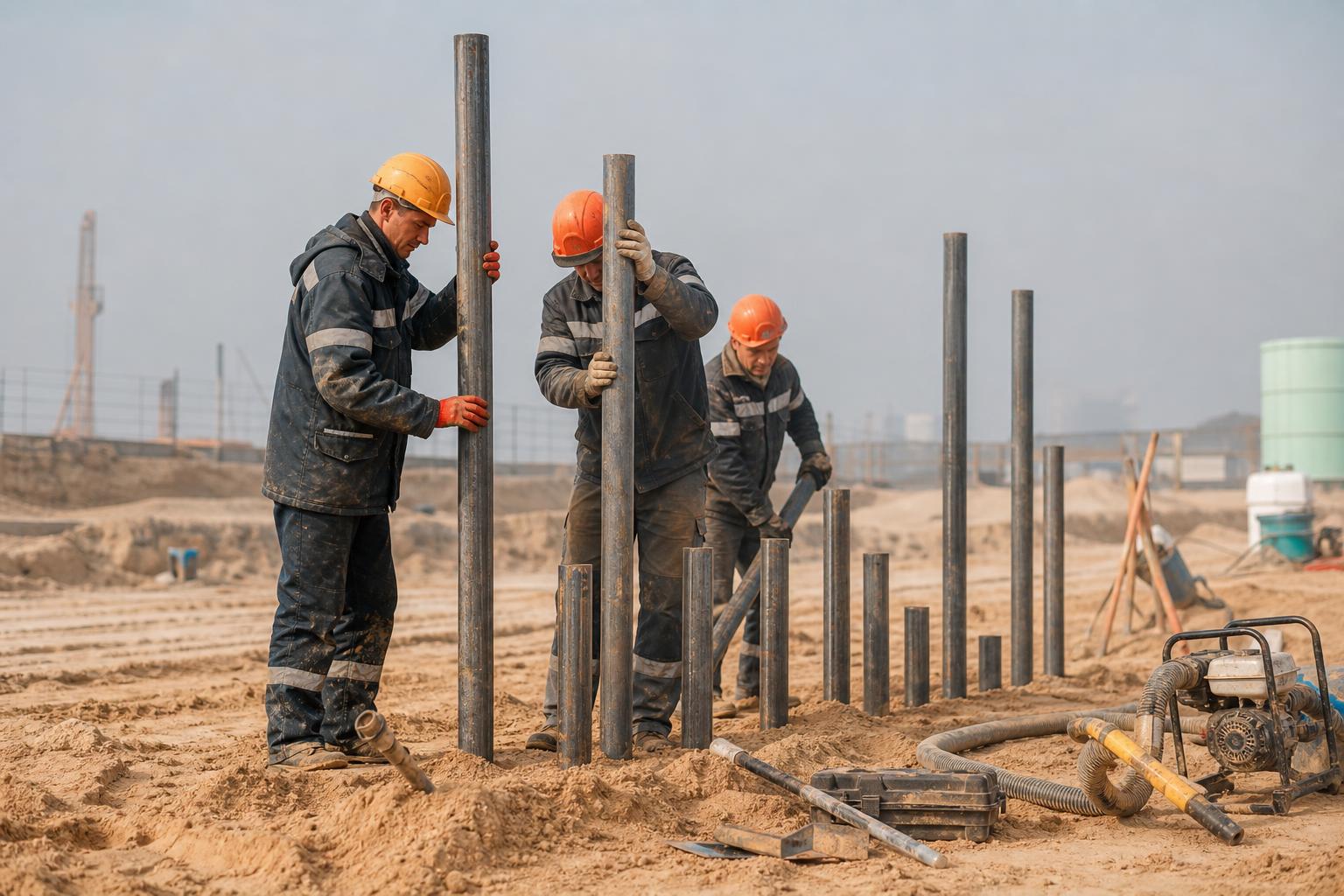

При установке в ряд расстояние между иглофильтрами обычно составляет 1–1,5 метра. Более крупный диаметр позволяет немного увеличить шаг, но требует проверки расчётов по гидравлике. В каждом случае учитывают коэффициент фильтрации грунта и требуемую скорость осушения.

Влияние размеров на скорость водопонижения

Диаметр трубы определяет площадь перфорированной поверхности и объём воды, который может пройти за единицу времени. Более широкие модели пропускают больший поток, но требуют мощных насосов для создания достаточного разрежения по всей длине. В практике это означает, что на объектах с быстрым притоком воды выбор в пользу увеличенного сечения помогает избежать переполнения системы и простоев.

Длина влияет на глубину охвата водоносного горизонта. При увеличении этого параметра зона действия расширяется вниз, что особенно важно на площадках с наклонным залеганием вод. Однако чрезмерно длинные трубы усложняют извлечение после завершения работ и повышают вероятность механических повреждений при демонтаже.

При расчёте схемы размещения учитывают не только отдельные параметры, но и их сочетание. Например, короткие трубы малого диаметра эффективны на неглубоких выемках с низким водопритоком, тогда как длинные широкие варианты справляются с задачами на крупных котлованах. Специалисты рекомендуют проводить пробное бурение для уточнения фактических условий перед закупкой оборудования.

Сочетание диаметра и длины определяет не только скорость осушения, но и общую надёжность всей системы при длительной эксплуатации.

Дополнительно стоит обратить внимание на толщину стенок трубы. Более толстые стенки лучше противостоят давлению грунта на глубине, но слегка снижают внутренний диаметр и пропускную способность. Производители предлагают варианты с разной толщиной в зависимости от ожидаемых нагрузок.

Перфорация и фильтрующие элементы в трубах разного диаметра

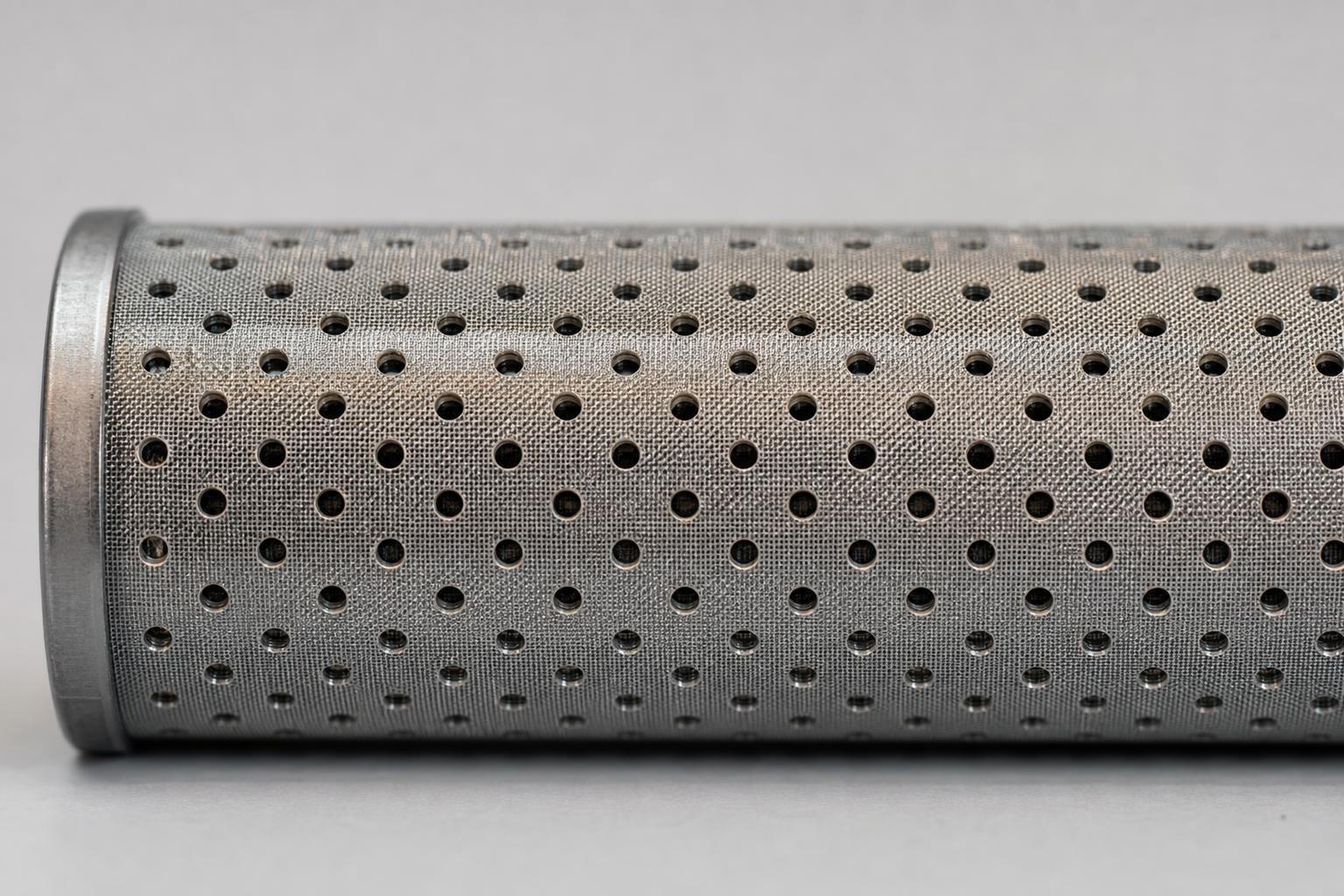

Перфорированная зона занимает значительную часть длины трубы и отвечает за поступление воды из грунта. В моделях меньшего сечения отверстия располагают чаще, чтобы компенсировать меньшую площадь поверхности. Это помогает сохранить производительность даже при использовании коротких отрезков на неглубоких выемках.

Фильтрующая сетка или ткань подбирается под размер отверстий. Для труб большего диаметра часто применяют более плотные материалы, которые лучше удерживают мелкие частицы грунта и предотвращают засорение внутренней полости. Длина перфорированной части обычно составляет 70–80 процентов общей длины изделия, остальное приходится на глухую верхнюю зону для соединения с коллектором.

При увеличении диаметра шаг между отверстиями можно сделать шире без потери эффективности. Это снижает риск механических повреждений сетки во время погружения и извлечения. В то же время на длинных трубах перфорацию иногда делают неравномерной: в нижней части отверстия располагают плотнее, чтобы лучше захватывать воду из глубоких слоёв.

Материал сетки влияет на срок службы. Нержавеющая сталь выдерживает агрессивные грунтовые воды, а полимерные варианты легче и дешевле, но требуют аккуратной эксплуатации. Выбор зависит от химического состава воды и продолжительности работ на объекте.

Грамотное распределение перфорации по длине и диаметру трубы помогает избежать преждевременного заиливания и поддерживает стабильную работу системы на протяжении всего периода осушения.

В некоторых случаях используют комбинированные решения: верхняя часть трубы остаётся гладкой для надёжного крепления, а нижняя получает усиленную фильтрацию. Такие конструкции особенно востребованы на площадках с неоднородным грунтом, где водоносные слои залегают на разной глубине.

Взаимодействие с насосными станциями и распределительными системами

Диаметр трубы напрямую сказывается на том, как оборудование стыкуется с насосными агрегатами. Более широкие варианты обеспечивают больший расход, поэтому их чаще подключают к мощным центробежным станциям, способным поддерживать стабильное разрежение на всём протяжении линии. Узкие трубы хорошо сочетаются с компактными насосами, где не требуется большой объём перекачки.

Коллекторные линии подбирают с учётом количества подключённых точек и их сечения. Резьбовые или фланцевые соединения позволяют быстро собирать и разбирать схему, при этом герметичность зависит от качества уплотнителей и точности резьбы. На практике специалисты предпочитают комбинированные муфты, которые снижают риск протечек при вибрации от работающих насосов.

При проектировании системы важно учитывать не только пропускную способность, но и потери напора на стыках. Правильно подобранные переходники минимизируют эти потери и позволяют использовать один насосный агрегат для нескольких линий разного сечения. В сложных условиях на площадках с переменным водопритоком иногда применяют регулируемые клапаны, которые помогают балансировать нагрузку между отдельными ветками.

Долговечность соединений зависит от материала уплотнителей и частоты циклов сборки-разборки. Полимерные прокладки служат дольше в агрессивных грунтовых водах, тогда как резиновые варианты дешевле, но требуют периодической замены. Выбор конкретного решения всегда основывается на продолжительности работ и химическом составе откачиваемой жидкости.

Рекомендации по выбору комплектующих для длительных проектов

При планировании работ на несколько месяцев или сезонов важно учитывать не только начальные параметры, но и то, как оборудование будет вести себя в процессе эксплуатации. Более прочные материалы для уплотнителей и соединений помогают избежать частых остановок на ремонт, особенно когда система работает непрерывно в условиях переменного притока.

Для проектов с повышенной продолжительностью специалисты часто отдают предпочтение вариантам с усиленной защитой от коррозии. Это касается как самих труб, так и переходников, которые соединяют отдельные участки. Регулярная проверка состояния фильтрующих элементов позволяет вовремя заменить изношенные части без полной разборки всей линии.

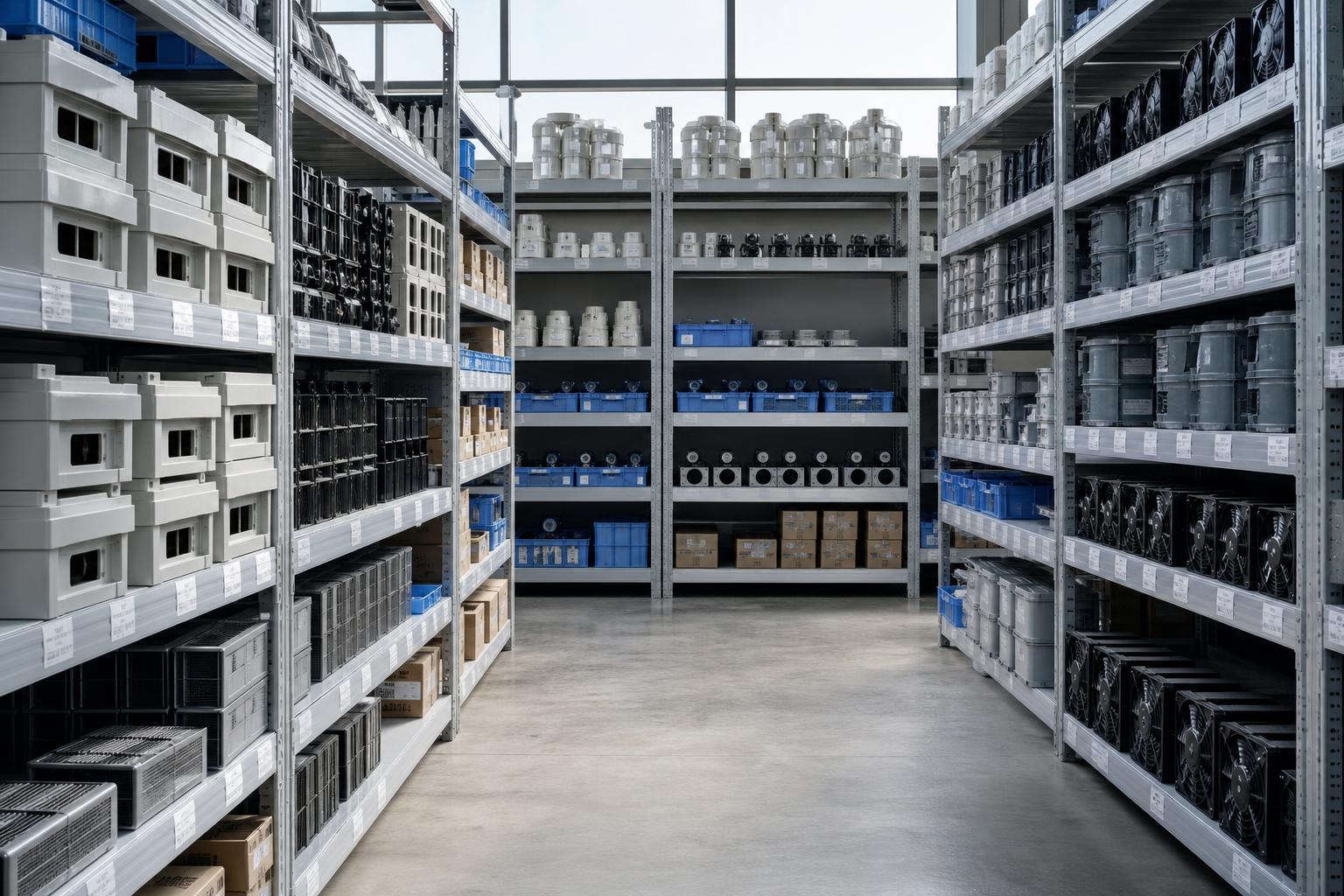

Логистика и хранение также играют роль. Трубы большего сечения требуют больше места на складе и специальной техники для перемещения, тогда как компактные модели проще транспортировать и складировать в ограниченном пространстве. При этом важно соблюдать правила укладки, чтобы избежать деформации перфорированных зон.

В комбинированных схемах, где применяются разные типы осушения, подбор совместимых элементов упрощает переход от одной фазы к другой. Переходники и клапаны позволяют гибко менять конфигурацию без приобретения дополнительных насосов. Такой подход снижает общие затраты и ускоряет адаптацию системы к меняющимся условиям на площадке.

Часто задаваемые вопросы

Резюме

Правильный подбор диаметра и длины помогает эффективно справляться с осушением в разных типах грунта. Учет совместимости с насосными станциями и качества соединений обеспечивает стабильную работу без лишних простоев. Для длительных проектов стоит обращать внимание на прочность материалов и своевременную замену фильтрующих элементов.

Перед началом работ оцените условия на участке и подберите комплектующие с учетом всех факторов. Это поможет избежать лишних затрат и ускорить процесс. Обратитесь к проверенным поставщикам и специалистам, чтобы реализовать проект успешно и с максимальной отдачей.
